Weissblech

01

Querteilanlagen

HAUPTMERKMALE

MECHANISCHE MERKMALE

MaterialPROTACT® 0,1 – 0,51
 WEISSBLECH 0,1 – 0,51
 TFS0,1 – 0,51
 ALUMINIUM 0,15 – 0,51

ABMESSUNGSMERKMALE

Banddicke (mm) Min.Max.
 0,1200,51
Bandbreite (mm) Min.Max.
 4601250

COIL-MERKMALE

Innendurchmesser mm
 420 / 508
Coil-Gewicht (Tn)
 bis zu 25
SPEZIFIKATIONEN DES VERARBEITUNGSMATERIALS

ABMESSUNGSMERKMALE

Längenformate (mm)Min.Max.
 4001300
Breitenformate (mm)Min.Max.
 4601250
Max. Paketgewicht (t/pro Station) Min.Max.
 3.5

Palettenhöhe: 150 mm

ARBEITSGESCHWINDIGKEIT*

STANDARDSERIE
Schnittzahl/MinuteProduktionsgeschwindigkeit (m/min)
150135
HOCHGESCHWINDIGKEITSSERIE
Schnittzahl/MinuteProduktionsgeschwindigkeit (m/min)
230190

(*) Werte, die bei Verarbeitung von Materialien erster Qualität mit durchschnittlicher Länge und durchschnittlicher Dicke erreicht werden können.

Zum Beispiel: 750 x 750 x 0,21 σe=450 MPa

02

Längsteilanlagen – SL

HAUPTMERKMALE

  • Es wird ein Dickenbereich von 0,10 mm bis 1,5 mm abgedeckt.
  • Materialien: Weißblech, TFS und Aluminium.
  • Eingangsbereiche
    • Abwickler für Coils von bis zu 27 Tonnen
  • Zusätzliche Systeme
    • Stationen zum Entfernen der Umreifung.
    • Automatisches hydraulisches Öffnen und Spannen in der Kreisschere
    • Automatisches Werkzeugwechselsystem. TCU
    • Umreifung außerhalb der Anlage (30 % Produktivitätssteigerung)
    • 100%ig automatischer Prozess.
    • Umlaufende Umreifung im Automatikbetrieb
MAKnaranja

03

Hilfslinien

COIL-WENDEEINHEITS

Wendeleistung von bis zu 25 t

PAKETE-WENDEEINHEIT

Wendeleistung von bis zu 3500 kg.

Abmessungen:

  • Máximas: 1250 x 1250 x 750
  • Mínimas: 400 x 460 x 450

PRÜFTISCHE

Messung:

  • Messung der Ebenheit
  • Messung von Länge, Breite und jede Messung einzeln,

    mit einer Genauigkeit von ± 0,01 mm

  • Messung der Durchbiegung und Geradheit mit einer Genauigkeit von ± 0,01 mm
  •

PAKETPRÜFANLAGEN

  • Variable Anzahl von Staplern
  • Variable Geschwindigkeit von 60 Blechen/min
  • Zählen der Bleche und Wiegen des hergestellten Pakets
  • Automatische Mängel- und Oberflächenprüfung
  • Gewichtskontrolle
  • Dickenkontrolle nach Kundenspezifikation

MANUELLE RICHTMASCHINEN

Möglichkeit zur Korrektur typischer Verformungen von Stahlbändern gemäß den Kundenanforderungen

  • Maximale Breite 1250 mm
  • Maximale Länge 1250 mm
  • Maximale Dicke 0,51 mm

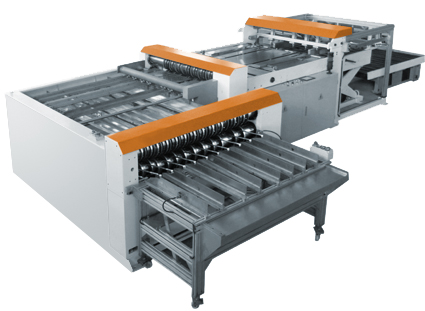

AUTOMATISCHE KREISSCHERE „DUPLEX“.

SCHNEIDESYSTEM

  • Automatischer Betrieb
  • Produktionsleistung von bis zu 60 Blechen/min
  • Blechmaße: bis zu L1250 x B1250 (mm)
  • Blecheinzugsformat 400 x 460 (mm)
  • Blechdicke 0,10-0,51 (mm)
  • Lastgewicht: 3500 kg
  • Anzahl der Messer: nach Vorgabe des Kunden
  • Methode zur Einstellung der Messer: Horizontale Verschiebung und Klemmbefestigung
  • Anzahl der Streifen 1. Schnitt: 6 Streifen
  • Rechtwinkligkeit: < ±0,25 bei 750 mm
  • Touchscreen-Gerät, Eingebauter 7″-Farbbildschirm
  • Eingebautes Frequenzregelgerät
  • Eingebaute automatische Blechbeschickung
  • Eingebaute Funktion zur Erkennung von zwei übereinanderliegenden Blechen
  • Eingebaute Teile-Zählfunktion
  • Eingebauter automatische Streifensammelvorrichtung
  • Abfallstreifensammler
  •

DIGITALDRUCK / DIGITAL PRINTING

TECHNISCHE EIGENSCHAFTEN (Tinte auf Wasserbasis)

  • Maximale Arbeitsbreite 1250 mm
  • Minimale Blechgröße 400 mm x 400 mm
  • Druckbreite: Wählbar
  • Maximale Geschwindigkeit 80 m/min
  • Minimale Auflösung
    • 360 dpi x 360 dpi
    • 720 dpi x 360 dpi
  • Graustufen: 4-stufige Grauskala
